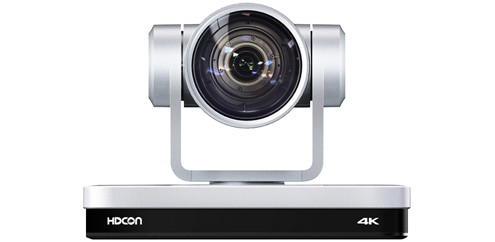

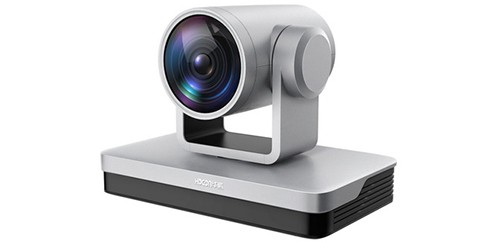

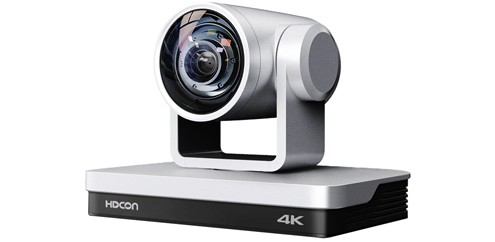

HT-4K70M




基本信息

HT-4K70M是一款全新的UHD 4K高清视频会议摄像机，支持4KP60高清输出，具备HDMI、SDI、USB、LAN等高清输出接口。具有完善的功能、优异的性能、丰富的接口。支持人形跟踪功能。ISP处理技术和算法，使得图像效果生动逼真、画面亮度均匀、光色层次感强、清晰度高、色彩还原性好。

产品特征

²  4K超高清

采用SONY 高品质 CMOS图像传感器，最高分辨率支持4K@60fps，输出帧率高达60帧/秒；呈现清晰逼真的超高清视频，生动地展现人物的表情和动作，可提供超一流的清晰度和分辨率的图像质量。

²  AI人形跟踪【选配】

内置高速处理器以及图像处理和分析算法，用户可根据使用环境，选择实时跟踪与区域跟踪。

²  光学变倍镜头

采用12倍光学变焦，80.4°广角镜头；25倍光学变焦，59.2°广角镜头；31倍光学变焦，59°广角镜头；

²  丰富完善的接口

支持HDMI、SDI、USB2.0、LAN（可同时输出4K音视频）。

²  自动聚焦技术

自动聚焦算法使得镜头快速、准确、稳定地完成自动聚焦。

²  低噪声高信噪比

低噪声CMOS有效地保证了画面的超高信噪比。采用3D降噪技术，进一步降低了噪声，同时又能确保图像清晰度。

²  多种音视频压缩标准

LAN接口支持H.265/H.264视频压缩；USB2.0接口支持MJPG、H264、YUY2、NV12、H.265；A-IN接口支持AAC、G.711A音频压缩编码。

²  音频输入接口

支持32000、44100、48000采样频率，支持AAC、G.711A音频编码。

²  多种网络协议

支持ONVIF、GB/T28181、RTSP、RTMP、SRT协议；支持RTMP推送模式，轻松链接流媒体服务器(Wowza、FMS)；支持RTP组播模式，支持网络全命令VISCA控制协议。

²  控制接口

RS422（兼容RS485）输出、RS232输入\输出；RS232支持级联，方便工程安装使用。

²  多种控制协议

支持VISCA、PELCO-D、PELCO-P协议，支持自动识别协议。

²  多预置位

支持多达255个预置位(遥控器设置调用为10个)。

²  应用场所多

会议、教育、医疗、政务、云视频、协同办公、多媒体融合、应急指挥、广播、司法、公安、军队等系统应用。

技术参数

型号

HT-4K70M-12

HT-4K70M-25

HT-4K70M-31

摄像机、镜头参数

图像传感器

1/2.5英寸SONY CMOS图像传感器

1/1.8英寸SONY CMOS图像传感器

1/1.8英寸SONY CMOS图像传感器

光学变倍

12倍光学变焦

25倍光学变焦

31倍光学变焦

焦距范围

f=3.85 mm～43.06 mm ±5%

f=7.1mm～171.95 mm ±5%

f=6.91 mm～214.94mm ±5%

视场角

水平：7.59˚（窄角）～ 80.4˚（广角）

水平：2.5˚（窄角）～ 59.2˚（广角）

水平：1.98˚（窄角）～ 59˚（广角）

垂直：4.5˚（窄角）～ 50.0˚（广角）

垂直：1.4˚（窄角）～ 34.6˚（广角）

垂直：1.12˚（窄角）～ 34.14˚（广角）

光圈系数

F1.8～F3.56±5%

F1.61～F5.19±5%

F1.35～F4.6±5%

有效像素

829万有效像素  16：9

数字变焦

8倍

最低照度

0.05Lux(F1.8, AGC ON)

数字降噪

3D数字降噪

白平衡模式

自动/手动/一键白平衡/指定色温

聚焦模式

自动/手动/一键聚焦

曝光模式

自动、手动、快门优先、光圈优先、亮度优先

光圈参数

F1.8～F11、CLOSE

快门速度

1/25～1/10000

背光补偿

开/关

视频调节

亮度、色度、饱和度、对比度、锐度、黑白模式

信噪比

≥50dB

视频信号

HDMI输出支持的视频格式：

3840*2160P60/50/25/59.94/29.97;1080P60/50/ 30/25/59.94/29.97;1080I60/50/59.94;   720P60/50/59.94；

SDI输出支持视频格式：

1080P60/50/30/25/59.94/29.97;1080I60/50/59.94; 720P60/50/59.94

USB2.0输出支持视频格式:

MJPG：3840*2160/1920*1080/1280*720

/1024*768/1024*576/800*600/720*576/720*480/704*576/640*480 /640*360   /352*288/320*240P30;

H264：3840*2160/1920*1080/1280*720 /1024*768/1024*576/800*600/720*576/720*480/704*576/640*480   /640*360 /352*288/320*240P30;

YUY2：800*448   /720*480P25; 640*360 /432*240P30

NV12：800*448P25;   640*480 /640*360 /432*240P30

接口功能性能

产品接口

HDMI、SDI、LAN(支持POE)、USB2.0、A-IN、RS232-IN、RS232-OUT、RS422（兼容RS 485）、旋转拨码、DC12V电源、电源开关

视频压缩格式

LAN：H.264、H.265

USB2.0：MJPG、H264、YUY2、NV12

音频输入接口

双声道3.5mm线性输入

音频输出接口

HDMI、SDI、LAN、USB2.0

音频压缩格式

AAC、G.711A

网络接口

10M/100M/1000M自适应以太网口，支持POE供电，支持音视频输出

网络协议

RTSP、RTMP、ONVIF、GB/T28181、SRT；支持网络VISCA控制协议；

控制接口

RS232-IN、RS232-OUT、RS422兼容RS485

串口通讯协议

VISCA/Pelco-D/Pelco-P；支持波特率115200/38400/9600/4800/2400

USB通讯协议

UVC（视频通讯协议），UAC（音频通讯协议）

云台参数

水平转动

-110°～+110°

俯仰转动

-30°～+30°

-27°～+27°

-27°～+27°

水平控制速度

0.1°/s～100°/s

俯仰控制速度

0.1°/s～70°/s

预置位速度

水平：78.8°/s，俯仰：31.7°/s

预置位数量

用户最多可设置255个预置位（遥控器10个）

AI功能

实时跟踪

最远跟踪距离可达6~7米，可支持演讲者以8~10公里/小时速度行走

区域跟踪

支持设置4个跟踪区域，支持水平-110°～+110°  ，垂直-30°～+30° 内设置区域

其它参数

电源接口

HEC3800电源插座(DC12V)

电源适配器

输入AC110V~AC220V；输出DC12V/2.5A

输入电压

DC12V±10%

输入电流

<1A

整机功耗

<12W

储藏温度

-10℃～+60℃

储藏湿度

20%～95%

工作温度

-10℃～+50℃

工作湿度

20%～80%

尺寸

220（长）mm×144mm（宽）×159mm（高）

重量（约）

约1.7kg

使用环境

室内

附件

随机附件

电源适配器、RS232控制线、USB2.0连接线、遥控器、说明书、保修卡&合格证

配附

壁装安装支架
