设备、镜头参数

图像传感器

1/2.8英寸高品质CMOS传感器

有效像素

842万、16：9

视频信号

HDMI接口视频格式：

4kP30/25，1080P30/25，720P30/25；

SDI接口视频格式：

1080P30/25，720P30/25;

U3接口视频格式：

YUY2 1920×1080/1280×720/640×360@30;

NV12 1920×1080/1280×720/640×360@30;

LAN接口视频格式：

全景摄像机3840×2160/2592×1944/2304×1296/

1920×1080/1280×720@30/25；

特写摄像机3840×2160/1920×1080/1280×720/

640×480@30/25；

特写镜头参数

12倍光学变焦

视角

水平：8°（窄角）～80°（广角）

光圈系数

F1.8 ～ F2.68

数字变倍

10 X

最低照度

0.5Lux(F1.8, AGC   ON)

数字降噪

2D﹠3D数字降噪

白平衡

自动/手动/一键白平衡/指定色温

聚焦模式

自动/手动/一键聚焦

曝光模式

自动、手动、快门优先、光圈优先、亮度优先

光圈

自动、手动

快门速度

1/25～1/10000

背光补偿

开/关

动态范围

关闭、1 ～ 8

视频调节

亮度、色度、饱和度、对比度、锐度、伽马曲线

信噪比

>50dB

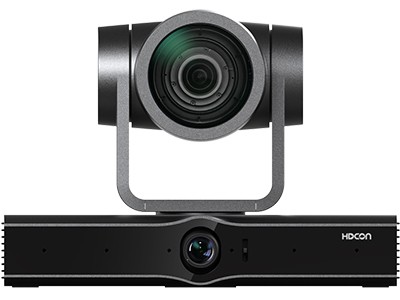

全景摄像机

图像传感器

1/2.8英寸高品质CMOS传感器

有效像素

842万、16：9

全景镜头

定焦镜头

水平视场角：45.5°

光圈：F=2.5

焦距：f=6.8mm

定焦镜头

水平视场角：110°

光圈：F=2.2

焦距：f=2.03mm

镜头视角可±10°调节

镜头视角可±20°调节

接口功能性能

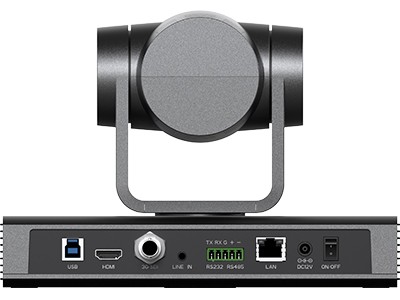

产品接口

HDMI、SDI、LAN(支持POE+)、USB3.0、LINE-IN、RS485/RS232

视频输出接口

HDMI、SDI、LAN、USB3.0

视频压缩格式

LAN接口支持：H.264、H.265

USB 3.0接口支持： YUY2、NV12

音频输入接口

双声道3.5mm线性输入

音频输出接口

HDMI、SDI、LAN、USB3.0

音频压缩格式

AAC

网络接口

10M/100M/1000M自适应以太网口，支持POE+供电，支持音视频输出

网络协议

RTSP、RTMP、ONVIF、GB/T28181、VISCA   OVER IP、IP VISCA、RTMPS、SRT，支持远程升级、远程重启、远程复位

控制接口

RS232、RS485、LAN

控制协议

VISCA/Pelco-D/Pelco-P；支持波特率115200/38400/9600/4800/2400

USB通讯协议

UVC（视频通讯协议），UAC（音频通讯协议）

电源接口

HEC3800电源插座(DC12V)

云台参数

水平转动

-170°～+170°

俯仰转动

-30°～+90°

水平控制速度

0.1 ～60°/秒

俯仰控制速度

0.1～45°/秒

预置位速度

水平：60°/s，俯仰：45°/s

预置位数量

用户最多可设置255个预置位（遥控器10个）

其它参数

电源适配器

输入AC110V~AC220V   ；输出DC12V/2.5A

输入电压

DC12V±10%

输入电流

2A（最大）

整机功耗

24W（最大）

尺寸

219mmX136.6mmX155.4mm

储藏温度

-10℃～+70℃

储藏湿度

20%～95%

工作温度

-10℃～+50℃

工作湿度

20%～80%

重量（约）

约1.58kg

使用环境

室内
