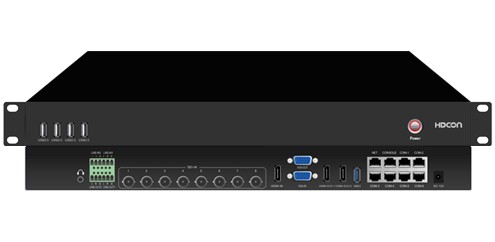

RS900



基本信息

RS900录播主机一款集课件录制、直播、点播、智能导播、存储等多功能于一体的集成录播设备，基于嵌入式硬件架构设计，产品高度稳定，性能强大。设备接口丰富，具有8路SDI+1路VGA+1路HDMI输入接口，最大可支持9路视频信号同时输入采集录制。支持1路VGA和2路HDMI输出，并集成跟踪功能于一体。支持电影模式+资源模式并存的同步录制和直播，PGM画面支持画中画、1/2/3/4//6分屏模式显示和录制。

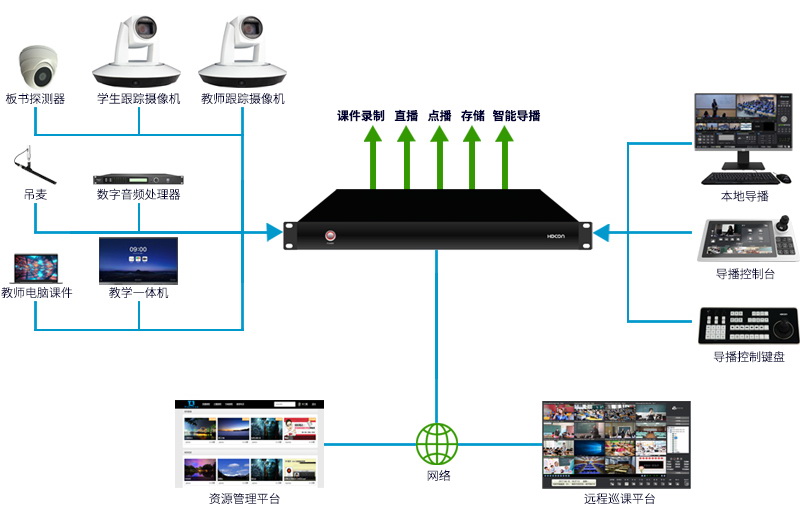

应用场景图


产品特征

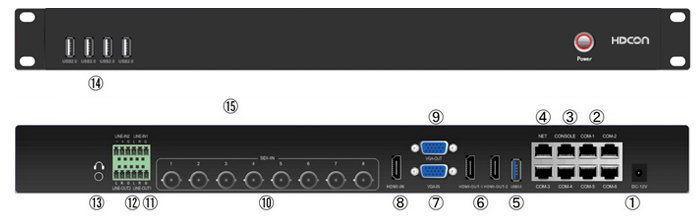

标号

接口标识

说明

1

DC 12V

设备电源接口，接DC 12V电源

2

COM1-COM6

支持RS232/485,RJ45接口

3

CONSOLE

支持RS485,调试口

4

NET

100M网络接口，RJ45

5

USB3.0

设备外接U盘、移动硬盘录制或拷贝文件，外接鼠标本地导播操作

6

HDMI-OUT-1/2

输出导播或者PGM画面，HDMI内嵌音频

7

VGA-IN

电脑信号VGA输入，与HDMI-IN二选一使用

8

HDMI-IN

HDMI视频信号输入接口，支持音频

9

VGA-OUT

导播界面视频输出，用于本地导播操作

10

SDI-IN

摄像机视频信号输入接口，支持8路1080P同时输入

11

LINE-IN

3pin凤凰头，音频输入

12

LINE-OUT

3pin凤凰头，音频输出

13

耳机孔

3.5mm音频监听接口，监听PGM声音

14

USB2.0

4个USB2.0,设备外接U盘、移动硬盘录制或拷贝文件，外接鼠标本地导播操作



技术参数

系统结构

嵌入式Linux系统

视频输入接口

8路SDI，1路HDMI，1路VGA

视频输出接口

2路HDMI，1路VGA

视频显示

PGM支持单画面、画中画、画外画、1/2/3/4/6分屏

输入分辨率支持

HD/3G-SDI：1080P@25fps~1080P@60fps

VGA/HDMI：1024*768@60HZ~1920*1080@60HZ

音频输入

2路LINE-IN，3pin凤凰端子

1路HDMI-IN，内嵌音频

音频输出

2路LINE-OUT，3pin凤凰端子

2路HDMI-IN，内嵌音频

音频编码

H.264

音频编码

AAC

视频输出格式

MP4

视频编码帧率

1～30fps

视频码率

50kbps~40Mbps可调

音频码率

8~420KB可调

数据存储

标配1T硬盘，支持扩展

RS485/RS232

6组RS485，6组RS232，RJ-45接口

电源输出

支持1组DC 12V/1A输出

网络

1个100M网口，RJ-45

USB接口

4个USB2.0，1个USB3.0

软件升级

支持网络升级、RS232串口升级

存储模式

支持内置硬盘、外接USB存储，USB导出，FTP下载

协议支持

RTMP、RTSP、UDP、TCP、FTP、DHCP、HTTP

电源

DC 12V/3A

设备尺寸

1U机架式
