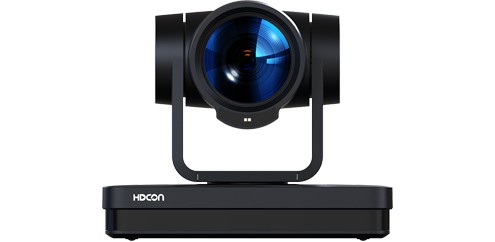

ZB680



基本信息

ZB680是一款为直播行业而做的全新1080P高清直播摄像机。具有完善的功能、优异的性能、丰富的接口；ISP处理技术和算法，使得图像效果生动逼真、画面亮度均匀、光色层次感强、清晰度高、色彩还原性好。支持H.264编码，在低带宽下使得画面更加流畅、清晰。

产品特征

  • 全高清图像：采用1/2.8英寸207万像素高品质CMOS图像传感器，最大分辨率可达1920×1080，输出帧率高达60帧/秒，呈现清晰逼真的高清视频，生动地展现人物的表情和动作。

  • 光学变倍镜头：具有12倍光学变倍镜头。

  • 自动聚焦技术：自动聚焦算法使得镜头快速、准确、稳定地完成自动聚焦。

  • 激光测距仪：辅助聚焦，使聚焦速度更快更稳（有效距离4米）。

  • 低噪声高信噪比：低噪声CMOS有效地保证了摄像机视频的超高信噪比。采用2D、3D降噪技术，进一步降低了噪声，同时又能确保图像清晰度。

  • 多种视频输出接口：支持HDMI、USB3.0、LAN支持音视频同时输出；LAN接口支持POE供电。

  • USB3.0支持YUY2、MJPEG、H.264、NV12视频编码格式。

  • 多种音频压缩标准：支持AAC、MP3、G.711A音频压缩，支持8000、16000、32000、44100、48000采样频率。

  • 内置重力感应器：内置重力感应器，支持云台自动翻转功能，方便工程安装。

  • 多种网络协议：支持ONVIF、GB/T28181、RTSP、RTMP协议；支持RTMP推送模式，轻松链接流媒体服务器(Wowza、FMS)；支持RTP组播模式，支持网络全命令VISCA控制协议。

  • 控制接口：RS422兼容RS485、RS232-IN、RS232-OUT，RS232接口支持级联。

  • 多种控制协议：支持VISCA、PELCO-D、PELCO-P协议，支持自动识别协议。

  • 静音云台：采用高精度步进电机以及精密电机驱动控制器，确保云台运行平稳，且噪声小。

  • 多预置位：支持多达255个预置位(遥控器设置调用为10个)。

  • 多种遥控器：用户可以根据所使用的环境条件，选择红外遥控器或无线遥控器。2.4G无线遥控器不受角度、距离、红外干扰影响。支持遥控器信号透传功能，方便后端设备使用。

  • 应用场所多：会议、教育、直播、医疗、政务、云视频、协同办公、多媒体融合、应急指挥、广播、司法、公安、军队等系统应用。

技术参数

设备、镜头参数

图像传感器

1/2.8英寸高品质CMOS传感器

有效像素

207万有效像素

光学变焦

12倍

焦距范围

3.9～46.8mm

视场角

6.3°（窄角）

72.5°（广角）

光圈系数

F1.8 ～ F2.4

视频信号

HDMI输出支持的视频格式包括

1080P60、1080P50、1080P30、1080P25、720P60、720P50、1080P59.94、1080P29.97、720P59.94；

“P”代表逐行（Progressive）扫描格式的图像。

“i”代表隔行（interlaced）扫描格式的图像。

USB3.0输出支持视频格式包括

主码流：YUY2/NV12支持1920×1080P30、1280×720P30、1024×576P30、960×540P30、800×448P30、720×1280P30、640×360P30、640×480P30、1080x1920P30、180*320P、270*480P、600*800P

MJPEG/H.264支持1920×1080P60、1280×720P60、1024×576P60、800×448P60、720×480P60、640×360P60、640×480P60、320×176P60、1080x1920P60、288*352P、576*720P、600*800P、896*1600P

最低照度

0.5Lux(F1.8, AGC ON)

数字降噪

2D﹠3D数字降噪

白平衡模式

自动白平衡、一键白平衡、手动白平衡和指定色温

聚焦模式

自动、手动、一键聚焦

曝光模式

自动、手动、快门优先、光圈优先、亮度优先

光圈参数

F1.8 ～ F11、CLOSE

快门速度

1/25～1/10000

背光补偿

开/关

动态范围

关/动态等级调整

视频调节

亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线

信噪比

≥50dB

接口功能性能

产品接口

HDMI、LAN(POE)、USB3.0（B型兼容USB2.0）、A-IN、RS232-IN、RS232-OUT、RS422（兼容RS485）、旋转拨码、DC12V电源、电源开关

视频编码格式

LAN接口：支持H.264

USB3.0接口：支持YUY2、MJPEG、H.264、NV12、

音频输入接口

双声道3.5mm线性输入

音频输出接口

HDMI、LAN、USB3.0

音频压缩格式

AAC、MP3、G.711A

网络接口

10M/100M/1000M自适应以太网口，支持POE供电，支持音视频输出

网络协议

RTSP、RTMP、ONVIF、GB/T28181；支持网络VISCA控制协议；

支持远程升级、远程重启、远程复位

控制接口

RS232-IN、RS232-OUT、RS422兼容RS485

串口通讯协议

VISCA/Pelco-D/Pelco-P；支持波特率

115200/38400/9600/4800/2400

USB通讯协议

UVC（视频通讯协议），UAC（音频通讯协议）

电源接口

HEC3800电源插座(DC12V)

电源适配器

输入AC110V-AC220V； 输出DC12V/2.5A

输入电压

DC12V±10%

输入电流

<1A

整机功耗

<12W

云台参数

水平转动

-170°～+170°

俯仰转动

-30°～+90°

水平控制速度

0.1°/s～100°/s

俯仰控制速度

0.1°/s～45°/s

预置位速度

水平：100°/s，俯仰：45°/s

预置位数量

用户最多可设置255个预置位（遥控器10个）

其它参数

储藏温度

-10℃～+70℃

储藏湿度

20%～95%

工作温度

-10℃～+50℃

工作湿度

20%～80%

尺寸

181mm（长）×115mm（宽）×149mm（高）

重量（约）

1.15kg

使用环境

室内
