TPS3006

基本信息

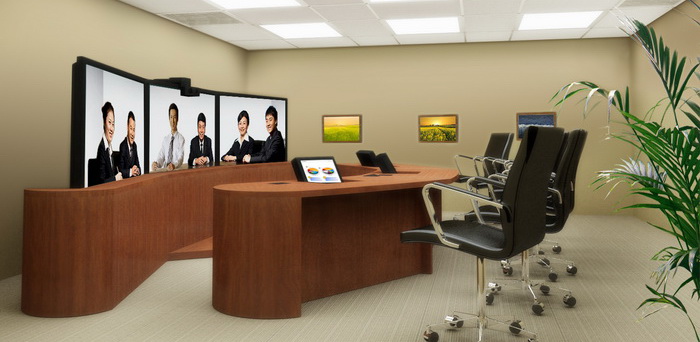

整体外观

HDCON至真系统TPS3006为四屏(3+1)设计,三屏显示人物视频、一屏显示数据文档,人物视频总分辨率达到5760×1080,数据辅流分辨率1920×1080。其特点是利用图像处理和会议室集成方案,并结合华腾多年的高清视音频技术积累,改善用户开视频会议的体验,达到听音辨位、面对面开会的效果。

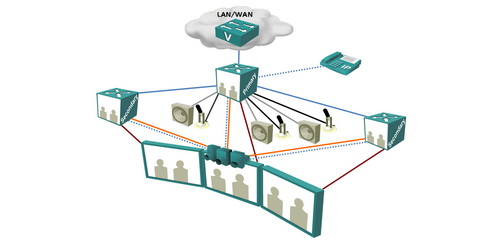

产品组成

HDCON至真系统TPS3006主要由高分辨率显示屏、核心编解码器、全高清摄像机、麦克风,总装结构件(电视机架、设备柜、多功能插座)、无线路由器、触摸屏组成。

全高清三眼摄像机HT-HD30

HDCON至真系统TPS3006采用华腾自主研发的全高清三眼摄像机HT-HD30。HT-HD30采用三组1080P 60fps高清镜头,总像素达到810万。从外观来看,时尚、高雅、美感十足;从功能来看,其具有超强的图像处理能力,震撼的视频降噪处理能力,支持1080P 的高清分辨率,保证图像还原细节更真实。

多功能全向麦克风HT-V508E

HDCON至真系统TPS3006采用华腾自主研发的多功能全向麦克风HT-V508E。HT-V508E是全双工技术、清晰的语音通话质量,可同时进行双向、自然流畅的会谈,其表现得相当优秀。其麦克风的拾音灵敏度高,现场与会者在3 -7米之内以正常语音说话,可以自然流畅地与远端会场的与会者交流,这使得每一次通话都成为更高效率的会谈。HT-V508E支持电话呼入呼出,让至真系统与语音电话会议融合。

核心编解码器HD9400

HD9400高清会议终端采用图像视频强化技术,同样的光照和镜头条件下,图像更加锐利清晰,配合最新的硬件处理芯片和H.264 High Profile编解码技术,大大提高了图像压缩比,在同样带宽下,可向用户提供更逼真、更清晰、更流畅的画面,采用快速自适应回声抵消(AEC)、自动增益控制(AGC)和自动噪音抑制(ANS)技术,可向用户提供更清晰的全双工数字音频,完善的线路备份机制;高效的抗丢包算法、智能的带宽自动适应技术、可靠的信令媒体流加密技术等。

总装结构件

总装结构件是HDCON至真系统TPS3006中重要的部件,其融合了电视机架、设备柜、多功能插座,整个造型外观简单大方。

专业设计

总装结构件打破传统会议桌的设计思路,以“技术透明”为设计理念,以还原面对面的真实会议为核心,将复杂的长、宽、高比例与摄像机的成像原理、桌面造型与图像拼接技术原理等内容简化,给用户带来的是简洁、统一的界面,体现专业专注的设计精神。

人性化的细节

总装结构件的每个细节都是经过专家的大量实验得出的用户体验。总装结构件中的各种线路与设备都隐藏于内部,外观十分简洁,使得会议环境比传统会议有显著提升。

产品特征

1:1真人大小的高清,真实的会议呈现

传统的视频会议体现的是语音和视频的简单交流,而华腾HDCON至真系统TPS3006通过面对面的呈现远端会场,使得人与人的交流不再局限于语音和图像,肢体的动作、精神的状态、眼神的沟通都可以被捕捉和传达,会议的效果大幅度的提升。

秀的高清晰数据

HDCON至真系统TPS3006支持标准的H.239协议,可以实现同时传递两路独立的视频码流, 只需要把电脑VGA输出直接接到多功能接口上,就可以同步把会议现场和电脑显示的胶片、WORD文档、Flash和高清图片等内容同时传送到远端会场;同时最高可以支持1280×1024的分辨率的电脑分辨率,清晰的再现Word 小六号字体。

同时HDCON至真系统TPS3006充分考虑高清数据的应用场景,可以采用画中画的形式同时显示辅流和主流图像。

QOS适应性

由于IP网络的特性,在传输过程中很容易有丢包现象发生,会对会议效果造成很大的影响。HDCON至真系统TPS3006采用纠错技术(SEC),能够针对IP网络传输性能自动调整QOS保证技术和采用不同的视音频处理的策略,从而保障图像、音频在各种恶劣网络条件下达到最优效果,在网络丢包达到33%时会议效果基本不受影响。在同样的网络抖动、延时、包误差等指标上,比没有超强纠错技术业界产品相比有极大的提高。

较小的网络带宽要求

HDCON至真系统TPS3006采用图像视频增强技术,配合最新的H.264 High Profile编码技术,大大提高了图像压缩比,在同样带宽下,可向用户提供更逼真、更清晰、更流畅的画面。在呼叫带宽大于等于1M时即可达到720P的图像效果;在呼叫带宽大于2M即可达1080P的图像效果。

完善的会议安全

HDCON至真系统TPS3006支持H.235信令与媒体流加密技术,与华腾公司高清MCU、管理平台融合,提供端到端的全网全业务信令,媒体流的加解密方案,极大的保证了会议的安全性,充分保障会议内容的使用安全。

开放的标准化系统

HDCON至真系统TPS3006是基于标准的视频会议系统上的新一代产品,其可以与华腾视频会议解决方案中的业务层管理软件和MCU进行无缝融合,并可以与业界支持H.323或者SIP标准协议的远程呈现产品、高清视讯产品、标清视讯产品、桌面视讯产品、电话会议产品等实现互联互通,实现全网视频会议兼容,从而保护原有的投资,提升全网视音频效果,满足不同用户的使用需求。

融合控制

HDCON至真系统TPS3006可以通过华腾视频会议解决方案中的管理平台软件(IMCC)对至真会场进行统一管理,操作非常简便,并且系统自动完成观看会场、广播会场的图像切换,并始终保持真人大小的图像和眼对眼的效果。实现远程呈现会场之间的会议控制,以及普通会场与远程呈现会场之间的会议控制,如:广播会场、点名会场、选看会场、添加会场、删除会场、静音、闭音、呼叫会场、挂断会场、自由讨论、结束会议、申请/释放主席等全面的会议控制功能。在会议中还支持至真会场加入会议的多画面,提供灵活的多画面策略,最大可能的提升会议效果,与传统的会议应用模式自然融合。

技术参数


遵循标准通信标准:ITU-T H.323、IETF SIP
视频标准:H.263、H.263+、H.264、H.264 High Profile
音频标准:G.711、G.722、G.728、G.723.1、GIPS宽频语音
双流、多流: H.239, H.239+
安全加密:DES、MD5、SSL、H.235
视频特性视频编码分辨率:1920×1080P,1280×720P
视频解码分辨率:1920×1080P,1280×720P
数据内容分辨率:1280x1024
视频图像帧率:30~60fps
数据内容帧率:25~30fps
音频特性快速回声消除(AEC);增强智能噪声抑制(ANS);增强自动增益控制(AGC);全线性回声抵消技术(L-AEC);回音拖尾处理能力;高达500ms的回声消除能力
会议带宽720P:2~10Mbps
1080P:3~12Mbps
全高清三眼摄像机一体化结构设计,内置三组高清摄像机镜头,总像素810万,10倍光学变焦,分辨率:3×1080P@60fps
屏幕参数四屏(3+1)设计
显示屏尺寸:3×65吋,1×55吋
单屏分辨率:1920×1080;总分辨率:7680×1080
多功能全向麦克风支持电话呼入呼出,拾音半径3~7米
安全特性SSL、DES、MD5、H.235加密;帐户权限确认;会议呼入密码
操作界面简单易用,功能全面;多种会议模板,会议视频窗口拖动切换应用
环境要求工作温度范围:0℃~50℃
相对湿度:20~85%,非凝结
混响时间0.3-0.5s
周围噪音小于40dBA SPL
推荐照度大于450lux
电气特性工作电压:90~264V
工作频率:5060Hz
最大功耗:450W
