RS500



基本信息

RS500是一款集课件录制、直播、点播、智能导播、存储等多功能于一体的集成录播设备，基于嵌入式硬件架构设计，产品高度稳定。设备支持5场景（老师全景、老师特写、学生全景、学生特写、电脑信号）的音视频采集录制，配合跟踪系统实现全自动跟踪导播。设备支持电影模式+资源模式同时录制和直播，画面支持1/2/3/4//6分屏、画中画模式显示和录制。录播主机RS500搭配触控屏，让用户的操作更灵活、快捷。结合教育录播系统资源管理平台、导播巡课平台可实现各种不同场景的应用需求。

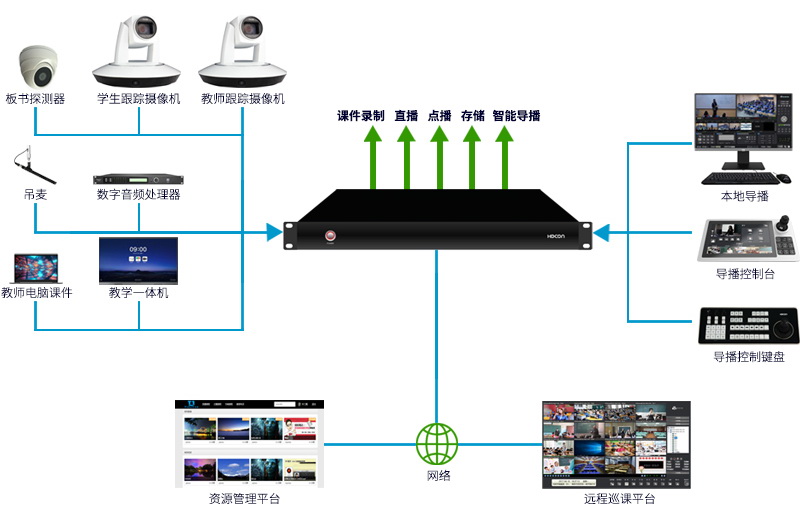

应用场景图

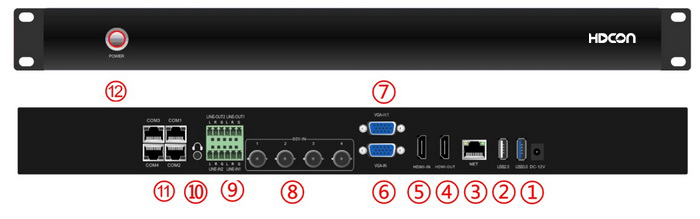

产品特征


序号

接口

说明

1

电源口

DC 12V/3A

2

USB接口

1个USB3.0和1个USB2.0，用于外接U盘或移动硬盘进行文件拷贝或录制存储、外接鼠标操作。

3

NET

网络接口

4

HDMI-OUT

视频输出接口，支持音频。可通过软件设置输出为导播界面或PGM画面

5

HDMI-IN

视频信号输入接口，支持音频。用作教学电脑或一体机信号输入，HDMI-IN与VGA-IN二选一输入

6

VGA-IN

视频信号输入接口。用作教学电脑或一体机信号输入，VGA-IN与HDMI-IN二选一输入

7

VGA-OUT

视频输出接口，可通过软件设置输出为导播界面或PGM画面

8

SDI-IN

4路视频信号输入接口，用于摄像机图像输入

9

LINE-IN/

LINE-OUT

音频输入和输出接口，LINE-OUT2支持LINE-IN1和LINE-IN2的声音环出，LINE-OUT1只支持LINE-IN1的声音环出。

10

监听口

接3.5mm耳机，监听PGM声音

11

COM串口

4个口均支持RS485，其中COM3和COM4支持RS232

12

POWER

电源开关机按钮



技术参数

系统结构

嵌入式Linux系统

视频输入

4路SDI输入+1路HDMI/VGA信号选择性输入

视频输出

1路HDMI+1路VGA输出

视频显示

支持单画面、画中画、画外画、2/3/4/6分屏

最大输入分辨率

1080P@60fps

音频输入

2路

音频输出

3路

音频编码

AAC

视频输出格式

MP4

视频编码帧率

1～30fps

视频码率

50kbps~40Mbps可调

音频码率

8~420KB可调

数据存储

标配2T硬盘，支持扩展

RS485接口

4组

RS232接口

2组

网口

1个千兆网络接口

USB接口

1个USB2.0，1个USB3.0

导播功能

视频预览/直播画面监视/视频切换/预直播画面监视/直播画面多分屏显示/双电影导播模式/片头片尾/特技效果/字幕、角标logo等

录播功能

实时推流/同步录制/电影模式录像/资源模式录像/资源模式和电影模式同时工作/手动和全自动导播/一键开启推流和录像/本地通道回放/内置播放器/双导模式下两个电影模式同时工作

软件升级

支持网络升级、RS232串口升级

存储模式

支持内置硬盘、外接USB存储；支持USB导出；支持FTP下载、上传录像

直播协议

标准RTMP协议，支持RTSP实时协议流，UDP组播流、TCP单播流

网络协议

支持TCP、UDP、RTMP、RTSP、、FTP、DHCP协议

电源

DC 12V/3A

设备尺寸

1U机架式
