RC400

基本信息

RC400是一款会议录播设备,集成会议录制、直播、点播、智能导播、存储等多功能于一体,基于嵌入式硬件架构设计,产品高度稳定。设备采用H.264编码,具有3路HDMI视频输入接口,支持1080P@60fps图像输入。共有2路视频输出接口,多路画面输出满足在播放系统上显示图像并且可以作为其它系统的图像输入源(如视频会议系统)。系统支持电影模式+资源模式并存的同步录制和直播,画面支持画中画、1/2/3/4//6分屏模式显示和录制。用户既能在本地接上鼠标、显示器和导播台进行导录播操作,也可以在PC上登录IE进行远程导播。

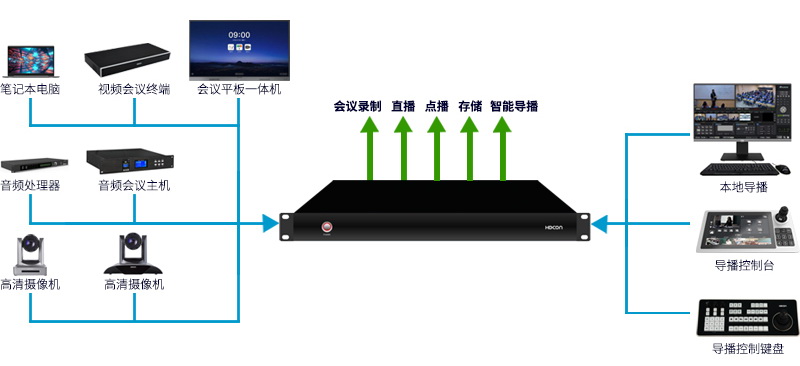

应用场景图


产品特征

ü  软硬件纯嵌入式一体化架构,稳定可靠。

ü  视频从采集、录制到输出全部支持1920*1080的分辨率。

ü  H.264先进视频压缩技术。

ü  支持3路HDMI视频同步采集录制,2路HDMI视频同步输出。

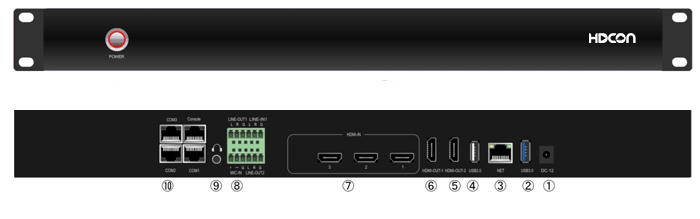

标号

接口标识

说明

1

DC-12V

设备电源接口

2

USB3.0

连接USB鼠标、U盘、移动硬盘等

3

NET

1000M网口,用于设备联网

4

USB2.0

连接USB鼠标、U盘等

5

HDMI-OUT-2

HDMI信号输出,输出画面为导播界面或者PGM(软件可设)

6

HDMI-OUT-1

HDMI信号输出,输出画面为导播界面或者PGM(软件可设)

7

HDMI-IN-1-3

HDMI信号输入,支持3路视频信号同时输入

8

LINE   IN/OUT

音频输入输出接口,IN表示输入,OUT表示输出

9

监听

3.5mm耳机监听接口,监听PGM通道声音

10

COM/Console

RS232/RS485控制串口


技术参数

系统结构

嵌入式Linux系统

视频输入

3路HDMI输入

视频输出

2路HDMI

最大输入分辨率

1920*1080@60fps

音频输入

2路line-in,3pin凤凰端子接口

音频输出

2路line-out,3pin凤凰端子接口

1路监听接口,3.5mm耳机孔

视频编码

H.264

音频编码

AAC

视频输出格式

MP4

视频编码帧率

1~30fps

视频码率

500kbps~40Mbps可调

音频码率

8~128KB可调

数据存储

内置1T硬盘,支持扩展

RS485

4组,RJ45接口

RS232

2组,RJ45接口

网络

1个1000M网口,RJ-45

USB接口

1个USB2.0,1个USB3.0

软件升级

支持网络升级、RS232串口升级

存储模式

支持内置硬盘、外接USB存储,支持USB导出,支持FTP下载

协议支持

RTMP、RTSP、UDP、TCP、FTP、DHCP、HTTP

工作电源

DC 12V/5A

设备尺寸

1U机架式
